Motore a soffiatore ECM

Motore ECM integrato ad alta efficienza per applicazioni HVAC interne

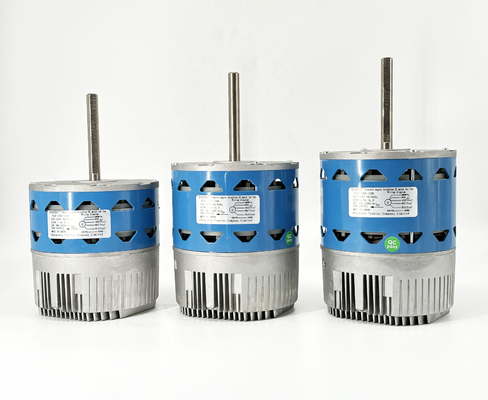

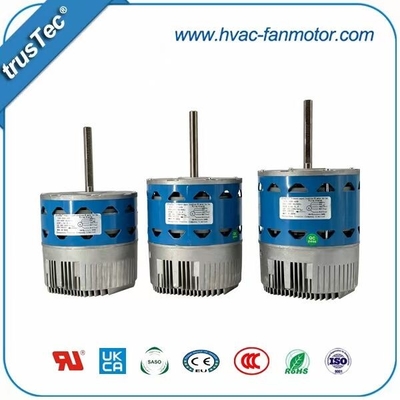

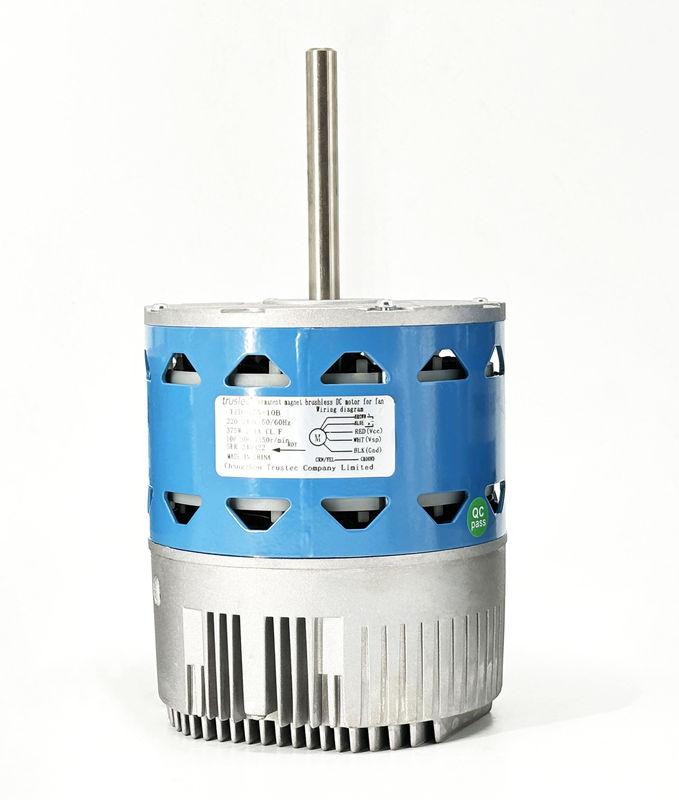

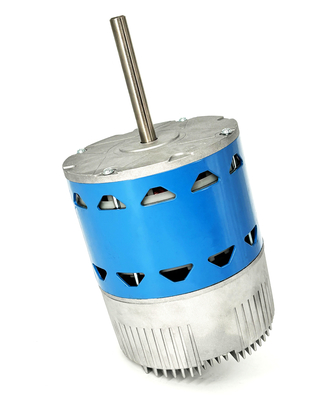

Visualizzazione del prodotto

L'ECM Blower Motor è una soluzione di motore ad alta efficienza e completamente integrata progettata per apparecchiature di movimento dell'aria HVAC interne.Combinando l'avanzata tecnologia del motore a magnete permanente con un controller integrato intelligente, offre un flusso d'aria stabile, un consumo energetico ridotto e un funzionamento silenzioso e affidabile.

Questo motore è progettato per sostituire i tradizionali motori PSC e i motori ECM a coppia costante X13 / ed è ampiamente utilizzato in forni, manipolatori d'aria e sistemi HVAC residenziali o commerciali leggeri.

Solo per apparecchiature HVAC per interni.

Tecnologie di base

Motore sincrono a magnete permanente (PMSM)

Progettazione di motori ad alta efficienza che offrono prestazioni superiori e minori perdite di energia.

Controller intelligente incorporato

Elettronica di controllo integrata per un funzionamento preciso del motore e la compatibilità del sistema.

Controllo vettoriale senza sensori

La tecnologia di controllo avanzata garantisce un funzionamento regolare senza sensori esterni.

Identificazione automatica della direzione di rotazione

Rileva automaticamente la direzione corretta del flusso d'aria durante l'avvio per evitare errori di installazione.

Principali vantaggi

Alta efficienza energetica

L'efficienza dell'ECM supera l'85%, contribuendo a ridurre il consumo energetico complessivo del sistema.

Operazione silenziosa e fluida

L'avvio e l'arresto delicati riducono al minimo il rumore e lo stress meccanico.

Performance del flusso d'aria costante

La coppia di uscita costante garantisce un flusso d'aria stabile a più velocità.

Facile integrazione del sistema

La piattaforma a doppia tensione semplifica la sostituzione e l'installazione.

Installazione senza errori

Il rilevamento automatico della rotazione impedisce una direzione errata del flusso d'aria.

Affidabilità a lungo termine

I dispositivi di protezione integrati proteggono sia il motore che il controller.

Specifiche elettriche

Input e potenza

• Tensione di ingresso: 115 ∼120 VAC ±10% o 220 ∼230 VAC ±10%

• Frequenza: 50 / 60 Hz

• Fase: singola fase (L / N / PE)

Consumo di energia

• Potenza massima di ingresso: 1000 W

• Corrente di ingresso massima: 15 A

• Consumo di energia in standby: < 5 W

Modalità di funzionamento

• Ciclo di lavoro: continuo (S1)

Performance motoria

Caratteristiche motorie

• Tipo di motore: motore sincrono a magnete permanente (PMSM)

• Metodo di controllo: controllo vettoriale senza sensori

Intervallo delle prestazioni

• Livelli di velocità: 600 / 750 / 900 / 1070 / 1200 RPM

• Distanza di potenza: 1/6 1 CV

• Efficienza del motore: > 85%

Controllo della velocità flessibile

Metodi di controllo supportati

• Controllo CA: 10 ̊30 VAC

• Controllo CC: 8 ̊27 VDC

• Controllo PWM: 50~200 Hz, ciclo di lavoro 10~90%

Logica della priorità del segnale

SP5 > SP4 > SP3 > SP2

Quando non è presente alcun segnale di controllo, il motore rimane spento.

Identificazione automatica della direzione di rotazione (ARDI)

Dopo la prima accensione AC, il motore esegue automaticamente brevi cicli di rilevamento bidirezionale per identificare la corretta direzione del flusso d'aria.

Questa funzione semplifica l'installazione e aiuta a evitare problemi di prestazione causati da una rotazione errata del motore.

Non spegnere il motore durante questo processo.

Sistema di protezione integrato

Protezione elettrica e termica

• Protezione del rotore bloccato

• Protezione da sovraccarico

• Protezione contro sovratensione e sottotensione

• Protezione da sovratemperature

Protezione del sistema

• Protezione da sovraccarico

• Protezione da cortocircuito

• Ripristino automatico dei guasti

Condizioni ambientali e di esercizio

Ambiente operativo

• Temperatura di funzionamento: ¥15°C a +45°C

• Umidità: < 90% RH (non condensante)

Condizioni di conservazione

• Temperatura di stoccaggio: da 40°C a + 60°C

Classificazione di protezione

• IP40 (solo per uso interno)

Per un adeguato raffreddamento, il motore deve essere installato all'interno del percorso del flusso d'aria del sistema HVAC.

Informazioni sull'installazione

Specifiche meccaniche

• Dimensione del telaio: NEMA 48

• Metodo di montaggio: supporto della fascia lombare

• Diametro dell'albero: 1/2 pollice

Nota di installazione

Assicurarsi che la ruota del ventilatore sia correttamente centrata e che i fili uscino verso il basso durante l'installazione.

Servizi di manutenzione

Requisiti di manutenzione

Il motore è lubrificato in modo permanente e non richiede alcuna lubrificazione di routine.

Pratiche raccomandate

• Sostituzione regolare del filtro dell'aria

• Pulizia delle ruote dei ventilatori

• Prevenzione di umidità

• Servizio annuale del sistema HVAC

Risoluzione dei problemi

Problemi comuni

• Motore non funzionante: assenza di alimentazione o di segnale di controllo

• Velocità errata: selezione errata del livello del segnale

• Disattivazione del motore: funzione di protezione attivata

• Rumore anormale: squilibrio della ruota del soffiatore

Affidabilità e garanzia

Dati di affidabilità

• MTBF: ≥ 20.000 ore

• Resistenza di isolamento: ≥ 100 MΩ

• Resistenza dielettrica: 1800 VAC

Informazioni sulla garanzia

• Periodo di garanzia: 18 mesi

L'installazione impropria annulla la garanzia e non copre i danni causati da cablaggi non corretti, esposizione all'umidità, uso improprio o funzionamento al di fuori delle condizioni nominali.

Compatibilità dei cablaggi

X13 Compatibilità

Questo motore a soffiatore ECM segue lo stesso concetto di cablaggio di controlloMotori ECM a coppia costante GE X13, consentendo una facile sostituzione e compatibilità con i sistemi HVAC esistenti.

Avviso importante

Non applicare alta tensione ai terminali del segnale a bassa tensione.
